詳細介紹
型號：
特點：有效抑制高次諧波、限制合閘涌流、提高系統功率因數、防止諧波電容器造成危害、避免電容器裝置的接入對電網諧波的過度放大和諧振發生。
Effectively suppress high-order harmonics, limit closing inrush current, improve system power factor, prevent harm caused by harmonic capacitor, and avoid excessive amplification and resonance of power grid harmonics caused by capacitor device access.
應用 : 可直接配套于各品牌的變頻器/伺服
Can directly used for various brands of Frequency Inverters/Servo
|
額定電壓 Rated Voltage: 400V/660V/50Hz
額定電流 Rated Current: 5A-1600A
SHAPE \* MERGEFORMAT
|
耐壓測試 Hi-pot Test: 3.5kV, 60sec
絕緣等級 Insulation Class: F or above
SHAPE \* MERGEFORMAT
|
電抗率 Reactor Impedance: 1%
工作環境溫度 Ambient temperature: -25℃ to 45℃
SHAPE \* MERGEFORMAT
|
|
防護等級 Protection Category: IP00
設計參考標準 Design corresponding to Standards: GB19212.1-2008 / GB19212.21-2007 /
|
GB1094.6-2011

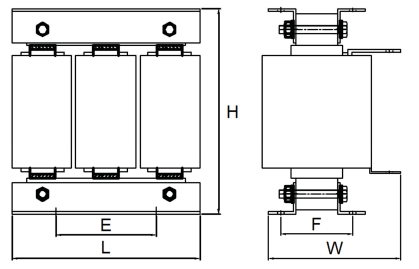

外形尺寸 Outline Dimensions(mm
選型表 Type Selection Table
|
型號 |
適配功率 |
電感量 (mH) |
額定電流 (A) |
外形尺寸 (mm) Dimensions |
||||||
|
Model |
Power (KW) |
Inductance |
Rated Current |
L |
(長) |
W |
(寬) |
H |
(高) |
安裝尺寸 E*F |
|
5A |
1.5 |
1.4 |
5 |
160 |
120 |
140 |
80*60 |
|
7A |
2.2 |
1.0 |
7 |
160 |
120 |
140 |
80*60 |
|
10A |
3.7 |
0.70 |
10 |
160 |
120 |
140 |
80*60 |
|
15A |
5.5 |
0.47 |
15 |
160 |
120 |
140 |
80*60 |
|
20A |
7.5 |
0.35 |
20 |
160 |
120 |
140 |
80*60 |
|
30A |
11 |
0.23 |
30 |
160 |
120 |
140 |
80*60 |
|
40A |
15 |
0.18 |
40 |
160 |
120 |
140 |
80*60 |
|
50A |
18.5 |
0.14 |
50 |
160 |
130 |
140 |
80*75 |
|
60A |
22 |
0.117 |
60 |
160 |
140 |
140 |
80*85 |
|
80A |
30 |
0.088 |
80 |
190 |
150 |
160 |
80*85 |
|
90A |
37 |
0.078 |
90 |
190 |
150 |
160 |
80*85 |
|
120A |
45 |
0.058 |
120 |
190 |
150 |
160 |
80*95 |
|
150A |
55 |
0.047 |
150 |
225 |
160 |
190 |
120*85 |
|
200A |
75 |
0.035 |
200 |
225 |
160 |
220 |
120*85 |
|
220A |
90 |
0.032 |
220 |
225 |
170 |
220 |
120*95 |
|
250A |
110 |
0.028 |
250 |
225 |
180 |
220 |
120*95 |
|
290A |
132 |
0.024 |
290 |
260 |
160 |
250 |
135*85 |
|
330A |
160 |
0.021 |
330 |
260 |
170 |
250 |
135*95 |
|
390A |
185 |
0.018 |
390 |
260 |
170 |
250 |
135*95 |
|
440A |
200 |
0.016 |
440 |
260 |
170 |
250 |
135*95 |
|
490A |
220 |
0.014 |
490 |
260 |
180 |
250 |
135*95 |
|
540A |
250 |
0.013 |
540 |
290 |
200 |
310 |
135*95 |
|
600A |
280 |
0.012 |
600 |
290 |
210 |
310 |
135*95 |
|
700A |
315 |
0.010 |
700 |
290 |
210 |
310 |
135*105 |
|
800A |
350 |
0.009 |
800 |
290 |
220 |
310 |
135*125 |
|
1000A |
400 |
0.007 |
1000 |
290 |
230 |
310 |
135*125 |
備注：以上規格為公司標準產品，可根據客戶產品定制設計產品性能和尺寸外觀。
