詳細介紹
特點：有效減弱馬達噪聲產生，延長馬達的壽命，減小電壓過沖幅度，避免耐壓擊穿發生，保護變頻器內的開關功率開關器件.
Effectively reduce the motor noise, prolong the service life of the motor, reduce the voltage overshoot amplitude, avoid voltage breakdown, and protect the switching power switching devices in the frequency converter
適用范圍：可直接配套于各品牌的變頻器/伺服
Can directly used for various brands of Frequency Inverters/Servo
|
額定電壓 Rated Voltage: 380V/440V/50Hz
額定電流 Rated Current: 5A-1600A
SHAPE \* MERGEFORMAT
|
|
耐壓測試 Hi-pot Test: 3.5kV, 60sec
絕緣等級 Insulation Class: F or above
SHAPE \* MERGEFORMAT
|
|
電抗率 Reactor Impedance: 1%
工作環境溫度 Ambient temperature: -25℃ to 40℃
SHAPE \* MERGEFORMAT
|
|
防護等級 Protection Category: IP00
設計參考標準 Design corresponding to Standards: GB19212.1-2008 / GB19212.21-2007 /
|
GB1094.6-2011

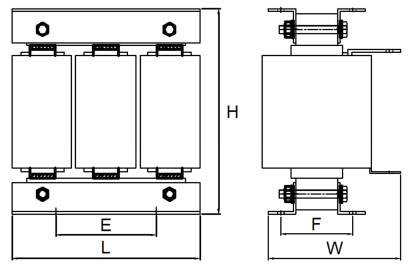

外形尺寸 Outline Dimensions(mm
選型表 Type Selection Table
|
型號 |
適配功率 |
電感量 (mH) |
額定電流 (A) |
外形尺寸 (mm) Dimensions |
||||||
|
Model |
Power (KW) |
Inductance |
Rated Current |
L |
(長) |
W |
(寬) |
H |
(高) |
安裝尺寸 E*F |
|
5A |
1.5 |
1.4 |
5 |
160 |
120 |
140 |
80*60 |
|
7A |
2.2 |
1.0 |
7 |
160 |
120 |
140 |
80*60 |
|
10A |
3.7 |
0.70 |
10 |
160 |
120 |
140 |
80*60 |
|
15A |
5.5 |
0.47 |
15 |
160 |
120 |
140 |
80*60 |
|
20A |
7.5 |
0.35 |
20 |
160 |
120 |
140 |
80*60 |
|
30A |
11 |
0.23 |
30 |
160 |
120 |
140 |
80*60 |
|
40A |
15 |
0.18 |
40 |
160 |
120 |
140 |
80*60 |
|
50A |
18.5 |
0.14 |
50 |
160 |
130 |
140 |
80*75 |
|
60A |
22 |
0.117 |
60 |
160 |
140 |
140 |
80*85 |
|
80A |
30 |
0.088 |
80 |
190 |
150 |
160 |
80*85 |
|
90A |
37 |
0.078 |
90 |
190 |
150 |
160 |
80*85 |
|
120A |
45 |
0.058 |
120 |
190 |
150 |
160 |
80*95 |
|
150A |
55 |
0.047 |
150 |
225 |
160 |
190 |
120*85 |
|
200A |
75 |
0.035 |
200 |
225 |
160 |
220 |
120*85 |
|
220A |
90 |
0.032 |
220 |
225 |
170 |
220 |
120*95 |
|
250A |
110 |
0.028 |
250 |
225 |
180 |
220 |
120*95 |
|
290A |
132 |
0.024 |
290 |
260 |
160 |
250 |
135*85 |
|
330A |
160 |
0.021 |
330 |
260 |
170 |
250 |
135*95 |
|
390A |
185 |
0.018 |
390 |
260 |
170 |
250 |
135*95 |
|
440A |
200 |
0.016 |
440 |
260 |
170 |
250 |
135*95 |
|
490A |
220 |
0.014 |
490 |
260 |
180 |
250 |
135*95 |
|
540A |
250 |
0.013 |
540 |
290 |
200 |
310 |
135*95 |
|
600A |
280 |
0.012 |
600 |
290 |
210 |
310 |
135*95 |
|
700A |
315 |
0.010 |
700 |
290 |
210 |
310 |
135*105 |
|
800A |
350 |
0.009 |
800 |
290 |
220 |
310 |
135*125 |
|
1000A |
400 |
0.007 |
1000 |
290 |
230 |
310 |
135*125 |
備注：以上規格為公司標準產品，可根據客戶產品定制設計產品性能和尺寸外觀。
